本文著重介紹了GGQ系列高壓固態軟起動器在藍天紙業4臺攪拌機的應用情況，本文研究并結合工程應用實踐，分析了其GGQ系列高壓固態軟起動器的技術原理和特性，應用結果表明，能夠滿足用戶對高壓軟起動裝置的個性化需要，具有非常重要的經濟效益和社會價值。

　　前言

　　隨著我國經濟快速增長，科學技術的日新月異，智能控制系統得到了越來越廣泛的應用，也提出了更高的要求。作為重要驅動執行機構的電動機來說，它的控制方式受到廣大技術人員的高度重視，既要為智能控制打下良好的基礎，又要降低電動機起動時對電網的沖擊。

　　1.設備的情況

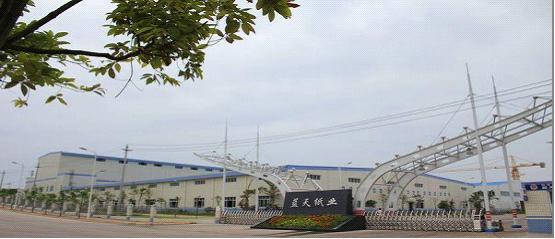

　　宜賓藍天紙業公司領導經多方調研考察，比較性價比，最終決定選用大禹電氣科技股份有限公司的GGQ系列高壓固態軟起動器對現場的4臺攪拌機機組進行軟起動。雙方通過對生產工藝流程、現場使用條件的充分了解、分析和對可實現方案的論證，共同制定了軟起動方案?，F(xiàn)場設備的主要參數如下：

　　額定功率：630KW

　　額定電壓：10KV

　　電動機負載：攪拌機

　　2.工作原理

　　其一次主回路由晶閘管正反并聯后再串聯組成，晶閘管組件單元保護回路由RC動態均壓、靜態均壓電阻、過電壓保護器等組成，二次控制回路由DSP中控系統和其它電氣部分組成，工作電壓為220V電源。起動器工作時，晶閘管觸發信號由DSP中控系統發出經信號處理單元放大后通過光釬傳輸?shù)礁邏河|發板上，由觸發板控制晶閘管的導通角度，使其輸出電壓由小到大的變化。起動器工作程序一般是按現場工況預先設定的起動參數值進行逐步增加電動機端電壓，使電動機平滑加速，起動電流在預先設定的倍數內變化，當電動機轉速逐漸加至額定轉速，起動電流降至額定電流以下時旁路接觸器合上，起動器轉入運行狀態，使起動器達到降低電動機起動電流的目的。

　　3.軟起動設計特點

　　采用人性化的設計，具有友好的中文顯示人機界面和多種組合控制操作模式，極大的方便了用戶的使用。

　　系統控制中心采用哈佛總線及計算機模糊控制技術，整機出廠前進行了高溫老化及振動實驗，保證了可靠的產品質量。

　　起動電流、起動時間、負載狀態壓可根據不同現場負載進行調整，減少起動損耗，以最小的起動電流產生最佳起動轉矩，可平穩起動電機及拖動負載。

　　采用光釬通訊及電壓隔離技術，BOD保護觸發電路，防止可控硅閥組中其中一個可控硅不通時，保護觸發電路迅速關閉其它的觸發信號，保護關閉的可控硅不受擊穿。

　　采用先進的邏輯控制單元，實現一種全新的可編程邏輯控制，并在出現任何故障時可實現單元保護自鎖。

　　具有RS-485通訊功能，可與上位機進行雙向通訊，以適應外圍設備監控。

　　具有性能可靠、安裝、操作、使用簡便等特點。

　　4.運行情況

　　從軟起動投入運行的應用效果來看，完全達到了用戶的要求，其優越性體現為以下幾點：

　　(1) 操作簡便、易于觀察。軟起動運行時的所有數據及運行狀態在人機界面都可顯示，如輸入電流、輸出電壓、輸出電流、開閉環等。人機界面操作簡單明了，觀察方便。

　　(2)降低了維護費用。啟動電流小，對機組沒有任何機械沖擊，相應地延長了電機的使用壽命，大大降低了維護工作量和維護成本。

　　(3)起動平穩，不至于電壓急劇下降，不會破壞同電網其它設備的正常運行。

　　(4)節省了增加變壓器容量所帶來的投入。

　　5.結束語

　　GGQ系列高壓固態軟起動器投入使用后，使系統的可靠性和安全性明顯提高，而且提高了企業工作效率和經濟效益。
